ELiS AX

Kurtyna powietrzna ELiS AX

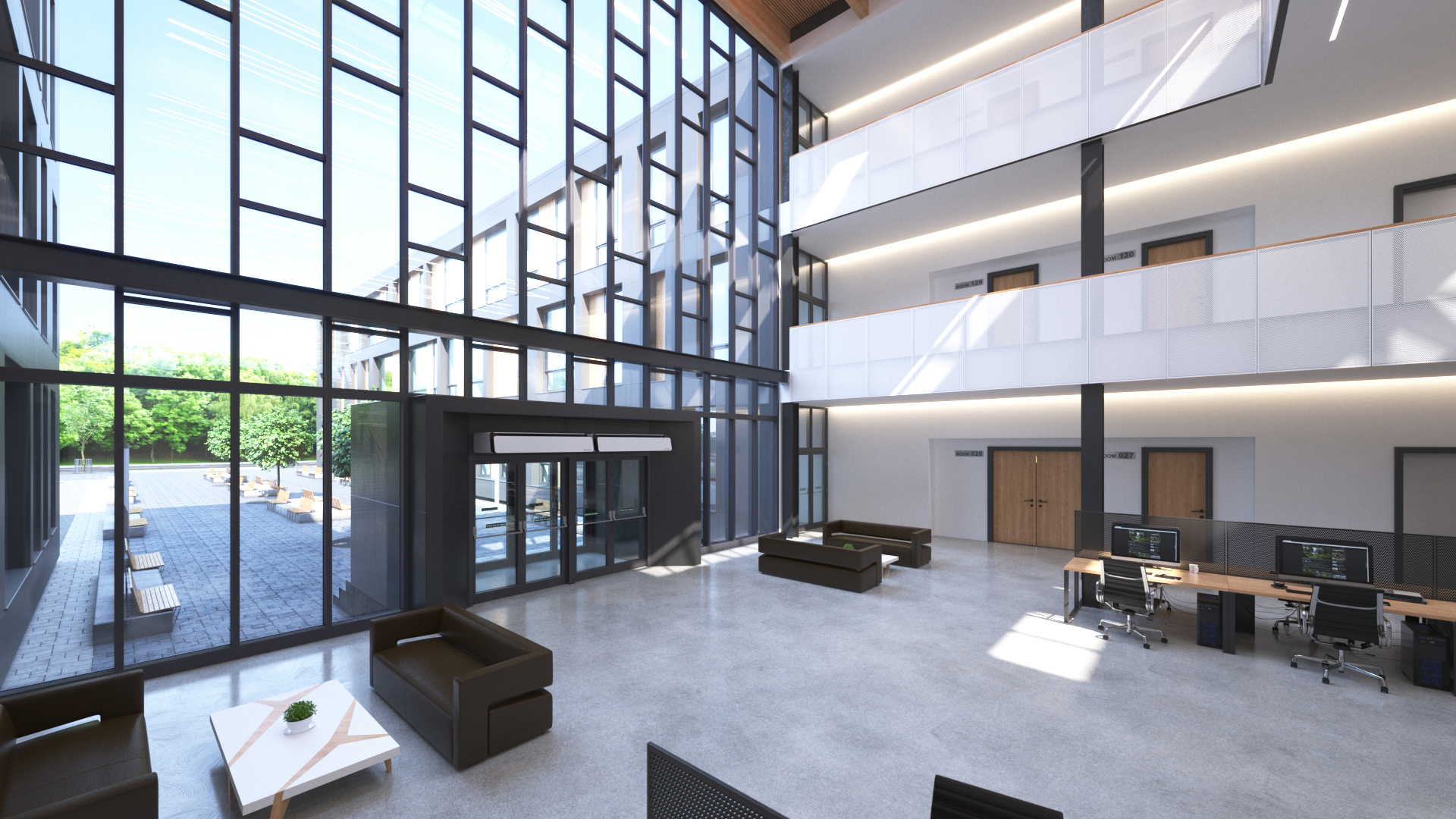

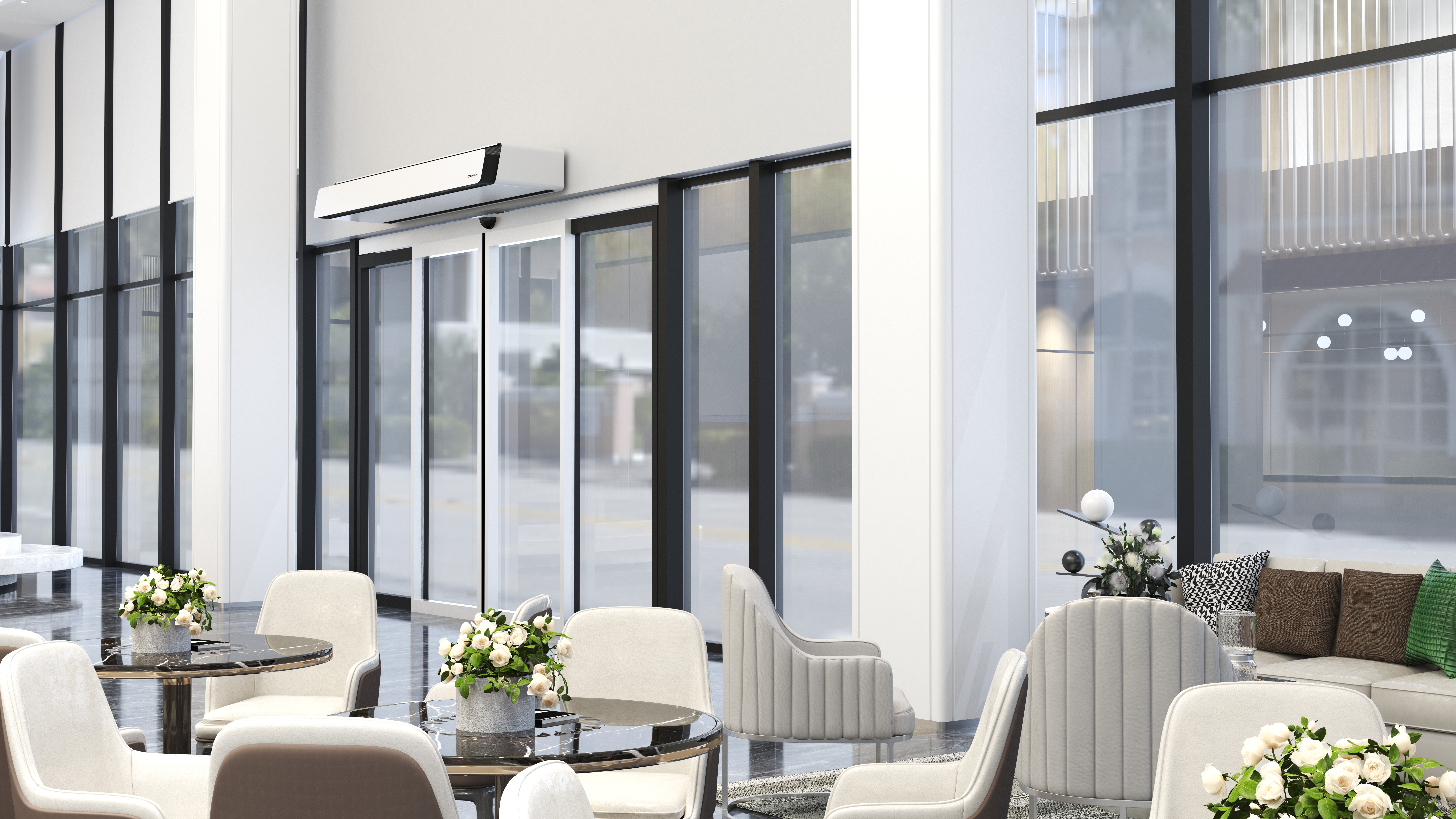

Kurtyny powietrzne ELiS AX tworzą barierę powietrzną w płaszczyźnie otworu drzwiowego i ograniczają straty wynikające z napływu zimnego powietrza z zewnątrz w okresie zimowym, jak również dostawania się ciepłego powietrza do klimatyzowanego pomieszczenia latem. Konstrukcja kurtyny powietrznej ELiS AX została starannie zaprojektowana, aby zapewnić jak najwyższą skuteczność działania. Inteligentne rozwiązania automatyki typu smart pozwalają na automatyczne dostosowanie działania urządzenia do zmieniających się warunków atmosferycznych.


Opis produktu

ELiS AX posiada dwa rodzaje wymiennika wodnego 3R i 4R rzędowego co sprawia, że może pracować z niskim czynnikiem grzewczym dając możliwość współpracy między innymi z pompami ciepła.  Dzięki temu urządzenia wpisują się w politykę zeroemisyjnych budynków. AX dostępny jest w czterech długościach: 1m.; 1,5m.; 2m. i 2,5 m oraz modelach o zasięgach 3,6 oraz 4,5m. Pozwala to dobrać urządzenie do wymogów obiektu.

Kurtyna ELiS AX działa w ramach inteligentnego SYSTEMU FLOWAIR. Centralnie sterowane urządzenia wiedzą dokładnie kiedy pracować, co przynosi szereg oszczędności. Sterownik T-box z wyświetlaczem dotykowym, będący mózgiem SYSTEMU, to także sterowanie wszystkimi urządzeniami z jednego miejsca.

ELiS AX baner

Podstawowe parametry

Podstawowe parametry
Max. zasięg do 4,5 m
Moc grzewcza do 81 kW
Wydajność do 6100 m3/h
Poziom ciśnienia akustycznego do 65,0 dB(A)

Kurtyna ELiS AX może być stosowana w obiektach z wymogiem montażu urządzeń wyposażonych w wymienny filtr powietrza. Wyposażona w  filtr ISO Coarse 30% poprawia jakość powietrza, a urządzenie chronione jest przed wnikaniem brudu i innych zanieczyszczeń.

Optymalizacja przepływu powietrza dzięki dwóm zasysom powietrza – górnym i dolnym daje równomierny przepływ powietrza przez wymiennik ciepła i całe urządzenie.

Poprzez zastosowanie wymienników 3 i 4-rzędowych urządzenie charakteryzuje się wysoką sprawnością. Urządzenie wyposażone jest także w ciche i energooszczędne wentylatory EC, dzięki którym możliwa jest płynna regulacja wydajności kurtyny.

Zastosowanie kurtyny w pomieszczeniach pozwala na zmniejszenie strat energii spowodowanych mieszaniem się powietrza. Zabezpiecza przed napływem chłodnego powietrza do ogrzewanego pomieszczenia zimą oraz przed napływem ciepłego powietrza do klimatyzowanego obiektu latem, dzięki czemu temperatura utrzymywana jest na odpowiednim poziomie.

Technologia OPTIsmart

Dostosowanie pracy urządzenia do warunków atmosferycznych.

Dzięki dwóm czujnikom do mierzenia temperatury, zewnętrzny i wewnętrzny, urządzenie automatyczne dostosowuje temperaturę w pomieszczeniu, wpływając na komfort w obiekcie.

optismart
System FLOWAIR - steruj centralnie, oszczędzaj realnie

SYSTEM FLOWAIR, czyli inteligentne sterowanie

Kurtyny ELiS AX sterowane są za pomocą inteligentnego sterownika strefowego T-box Zone, który umożliwia włączenie nie tylko funkcji OPTIsmart, ale także szereg zaawansowanych programów zapewniających oszczędności i poczucie komfortu w pomieszczeniu. Urządzenie współpracuje także w ramach SYSTEMU FLOWAIR.
Wyposażone są także w dwa rodzaje BMS: prosty; start-stop-awaria oraz Modbus RTU.

współpraca z pompą ciepła

Współpraca z pompą ciepła

Kurtyna ELiS AX to rozwiązanie energooszczędne, wpisujące się w ekologiczne trendy i politykę zero emisyjności. Wyposażona jest w 3- lub 4-rzędowy wymiennik wodny, który współpracuje z niskotemperaturowymi źródłami ciepła. Może być zasilana czynnikiem grzewczym o niskiej temperaturze (60-40°C).
Zaawansowane sterowanie gwarantuje bezobsługową współpracę z pompamą ciepła Aura z oferty FLOWAIR. Dodatkowym atutem rozwiązania jest wykorzystanie wody jako czynnika do ogrzewania lub chłodzenia, który gwarantuję większe bezpieczeństwo oraz mniejszy wpływ na środowisko w porównaniu do systemów klimatyzacji freonowej.

Dane techniczne ELiS AX

Dane techniczne ELiS AX36-W3R-100 ELiS AX36-W3R-150 ELiS AX36-W3R-200 ELiS AX36-W3R-250 ELiS AX36-W4R-100 ELiS AX36-W4R-150 ELiS AX36-W4R-200 ELiS AX36-W4R-250 ELiS AX45-W3R-100 ELiS AX45-W3R-150 ELiS AX45-W3R-200 ELiS AX45-W3R-250 ELiS AX45-W4R-100 ELiS AX45-W4R-150 ELiS AX45-W4R-200 ELiS AX45-W4R-250
Zasilanie [V/HZ]  230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Max. pobór mocy [kW]  0,27 0,4 0,67 0,81 0,27 0,4 0,67 0,81 0,49 0,65 0,99 1,15 0,49 0,65 0,99 1,15
Max. pobór prądu [A] 2,3 3,3 5,6 6,4 2,2 3,2 5,5 6,3 3,3 4,6 6,4 7,6 3,2 4,5 6,3 7,5
IP 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21
Przyłącze ["] 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4 3/4
Przepływ powietrza(1) [m3/h] 900 - 1800 1200-2700 2000-4300 2300-5300 800-1700 1100-2600 1900-4200 2200-5200 1100-2500 1500-3500 2200-5000 2400-6100 1000-2400 1400-3400 2100-4900 2300-6000
Poziom ciśnienia akustycznego(2) [dB(A)]  42-60 43-61 45-63 46-64 41-59 42-60 44-62 45-63 43-61 44-62 45-64 46-65 42-60 43-61 44-63 45-64
Poziom mocy akustycznej (3)[dB(A)] 58-76 59-77 61-79 62-80 57-75 58-76 60-78 61-79 59-77 60-78 61-80 62-81 58-76 59-77 60-79 61-80
Moc grzewcza(4) [kW] 8,1-12,9 11,8-20,5 17,1-29,0 21,4-38,0 8,7-15,2 12,7-24,1 20,6-36,7 24,7-46,6 9,3-15,7 13,9-24,1 18,4-31,8 22,1-41,4 10,3-19,1 15,3-28,9 22,2-40,6 25,6-51,3
Max. temp. wody grzewczej [°C] 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60 60
Max. ciśnienie robocze [MPa]  1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Max. temp. pracy [°C] 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
Przyrost temperatury(4) (ΔT) [°C] 26-21 29-22 25-20 27-21 32-26 34-27 31-26 33-26 25-18 27-20 24-19 27-20 30-23 32-25 31-24 33-25
Masa urządzenia [kg] 38,5 53,3 71,7 86,8 40 55,6 74,8 90,3 40,8 55,5 73,7 88,8 42,3 57,8 76,8 92,3
Zasięg(1)  [m] 3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,6 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5
( 1) zgodnie z ISO 27327-1, wydajność podano dla zakresu nastawy wentylatorów 25% - 100%
(2) poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętość 1500m3; współczynnik kierunkowy Q=2, w odległości 5 m od kurtyny
(3) poziom mocy akustycznej zgodnie z ISO 27327-2 dla zakresu nastawy wentylatorów 25%-100%
(4) zakres mocy i temperatur określony dla parametrów: nastawa wentylatora 25%, temp. czynnika grzewczego 60/40˚C, temp. powietrza na wlocie do urządzenia 18˚C – nastawa wentylatora 100%, temp. czynnika grzewczego 60/40˚C, temp. powietrza na wlocie do urządzenia 18˚C.

Montaż ELiS AX

Szerokie możliwości montażowe

Kurtyna ELiS AX jest montowana zarówno w poziomie jak i w pionie za pośrednictwem wsporników montażowych oraz szpilek gwintowanych. Dodatkowo do montażu pionowego dołączony jest specjalny wspornik mocujący urządzenie do podłoża.

montaż elis ax

Wsporniki umożliwiające montaż w pionie

Wsporniki do montażu pionowego. Kurtyny nie mogą być montowane pionowo na sobie. Dostępne w kolorze białym.

wsporniki ELiS AX
konsola ELiS AX

Konsole i szpilki umożliwiające montaż w poziomie

Konsole umożliwiają montaż poziomy (kurtyny powietrzne o długościach do 2m montowane są za pomocą dwóch konsol, a kurtyny o długościach 2,5m za pomocą trzech konsol). Dostępne w kolorze białym.

Wymiary ELiS AX

wymiary elis ax 100
wymiary ELiS AX 150
wymiary elis ax 200
wymiary elis ax 250

Pobierz pliki

Chcesz dowiedzieć się więcej o produkcie? Sprawdź dokumentację techniczną, pliki projektowe lub materiały marketingowe przygotowane dla Ciebie.

Dokumentacja techniczna pdf pobierz
Pliki CAD dwg pobierz
Pliki Revit zip pobierz
Deklaracja zgodności pdf pobierz
Ulotka produktowa pdf pobierz
Karta katalogowa pdf pobierz
Ulotka produktowa pdf pobierz
